GD&T的MBD的标注方法

　　2019-09-02 16:51·质量与检测

　　MBD的应用基本原则：

　　MBD技术首先是对于坐标系的规定 - 右手原则

　　MBD要求设计者必须定义坐标系在3D数模上

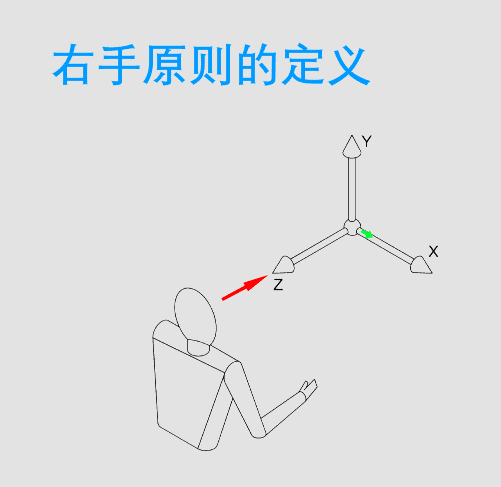

ASME对于右手原则定义：

　　观测者面朝Z负方向；

　　Y的正方向向上；

　　X正方向指向观测者的右手

　　一般3D软件的启动界面的坐标系就是右手原则的坐标系视角。

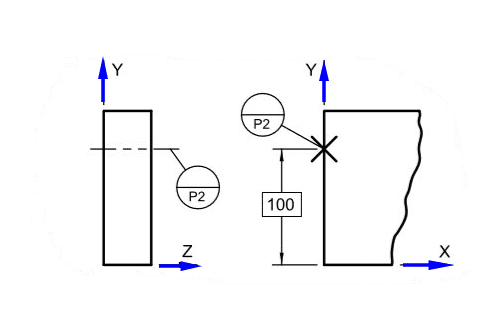

　　ASME规定，如果是2D图纸，必须在至少两个视图中标注坐标系，2D视图只能同时表达一个坐标系的两个轴，比如视图1标注了Z和Y的正方向，那么视图2按照右手原则，X正方向只能如图所示。即坐标系如果两个坐标轴确定，那么第三个轴唯一确定。同时可知这个零件的坐标原点的位置，这是同检测者或加工者明确测量的起点。

2D创建的坐标系和3D创建的坐标系的表达对比

　　很多同学问过这个问题：以非垂直边作为基准面，坐标系如何建立，这个例子C基准是一个倾斜面。这应该是在三坐标测量时的一个普遍问题，如果设计者明确了坐标系在2D图纸中的位置，或者MBD中定义明确，测量者就不会存在疑问，能够清晰的知道在测量软件中如何构造三个基准面。

　　比如这个案例构建方法：先A基准面取点创建XY面（Z方向）。然后创建B基准面，按照取点方向，投影到XY面，创建X轴。C基准面取点投影到XY面的构造线，此线同X轴交点为原点位置。构建Y轴，原点+X的垂直方向构建线。
